產品簡介:
5D四輪定位儀

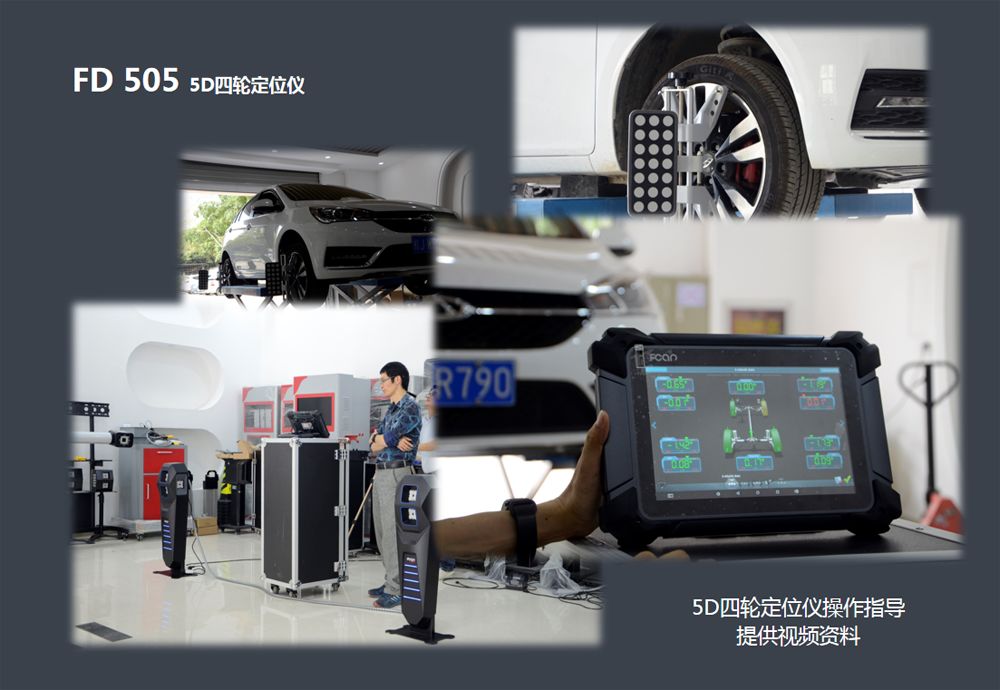

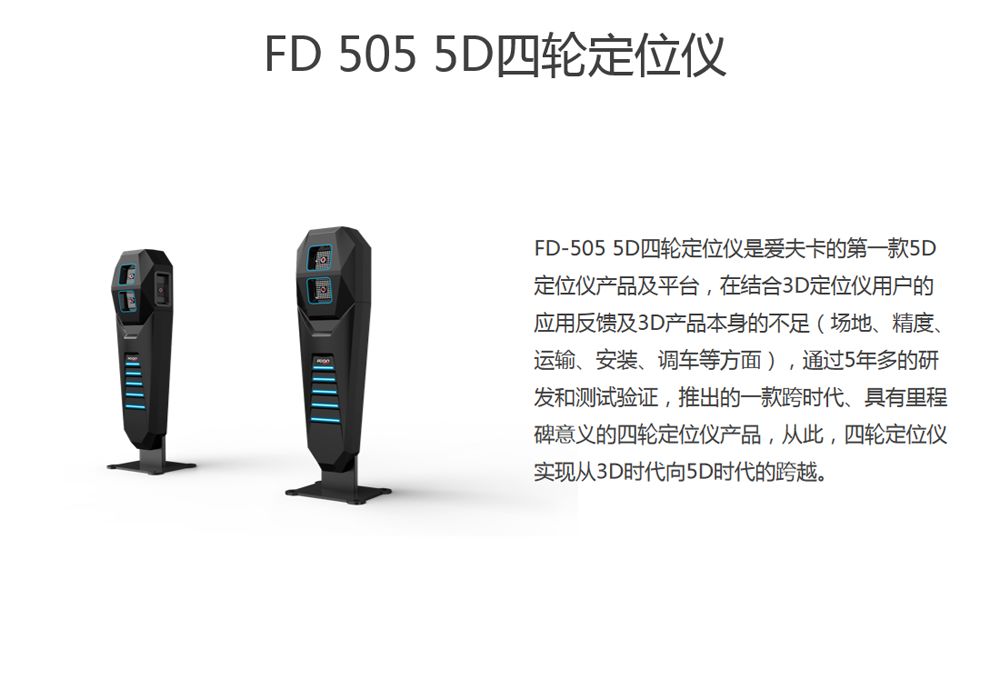

5D 四輪定位是一款5D定位儀，在結合3D定位儀用戶的應用反饋及3D產品的本身不足（場地、精度、運輸、安裝、調車等方面），通過5年多的研發和測試驗證，退出的一款跨時代，具有里程碑意義的四輪定位產品，沖刺四輪定位實現從3D時代向5D時代的跨越。

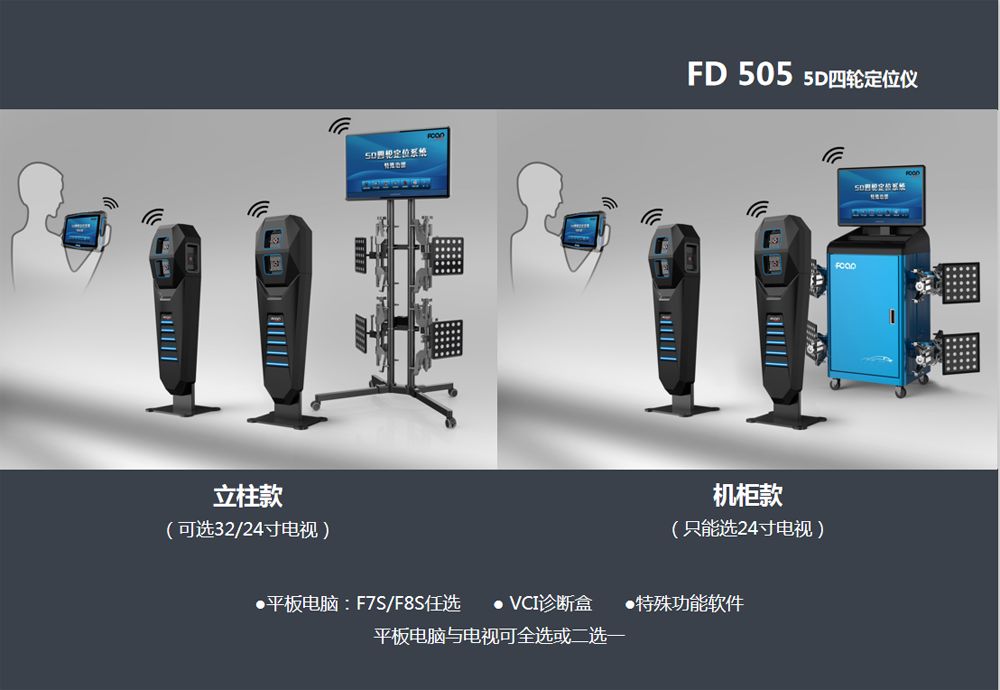

立柱款（可選32’/24’電視）
機柜款（只能選24’電視）
平板電腦：F7S/F8S任選
VCI診斷盒
特殊功能軟件
平板電腦與電視可全選或二選一
分解圖
后置接口
內置電腦模塊 外置導光板
高清工業攝像機（500像素/CMOS傳感器）
藍色裝飾
合金配重底座
運輸尺寸1050*950*60mm

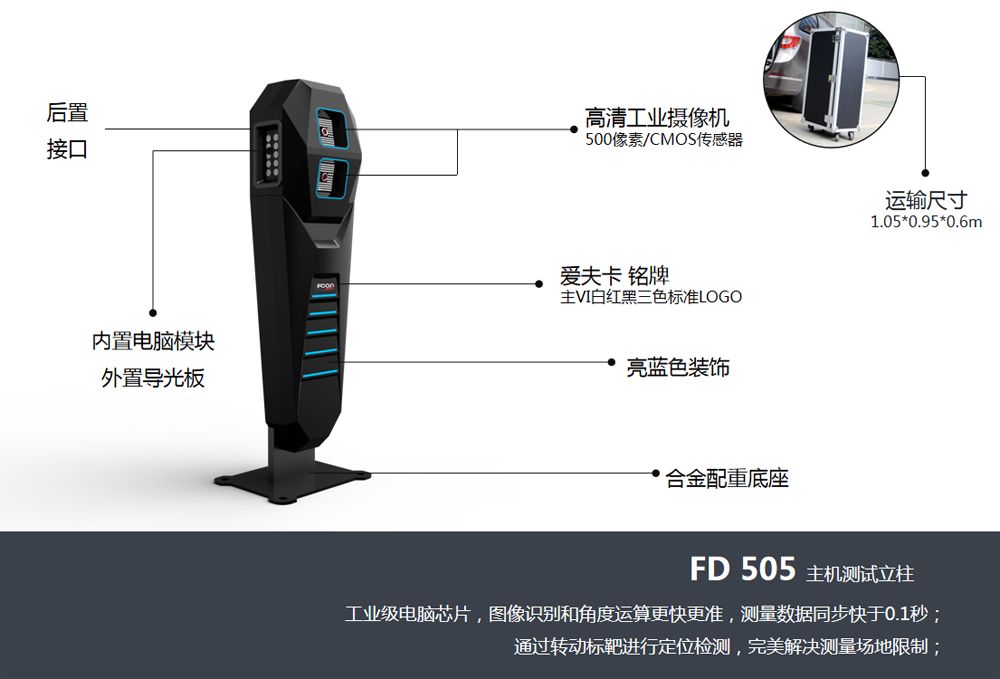

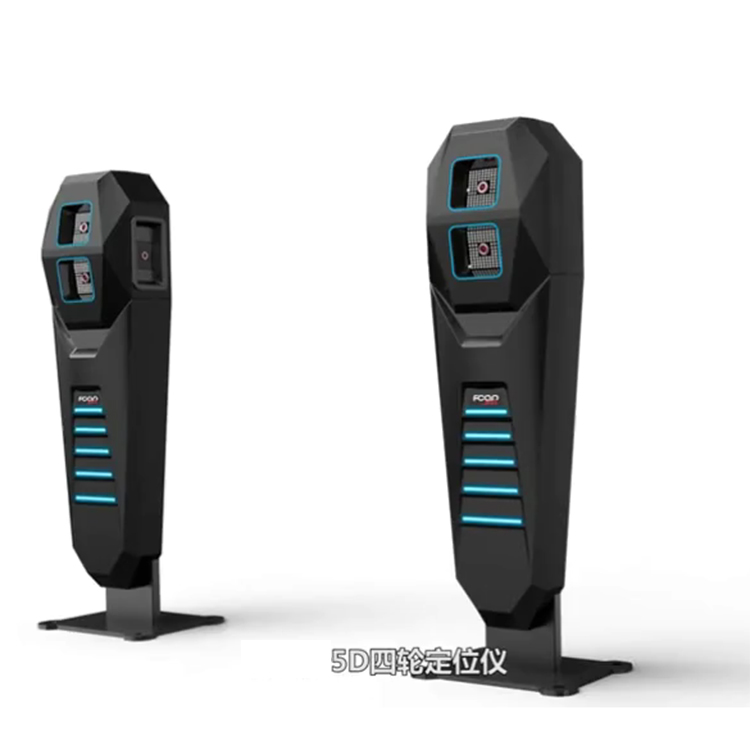

505主機測試立柱
工業級電腦芯片，圖像識別和角度運算更快更準，測量數據同步快于0.1秒；
通過轉動標靶進行定位檢測，完美解決測量場地限制；
通用3D/5D 四輪定位

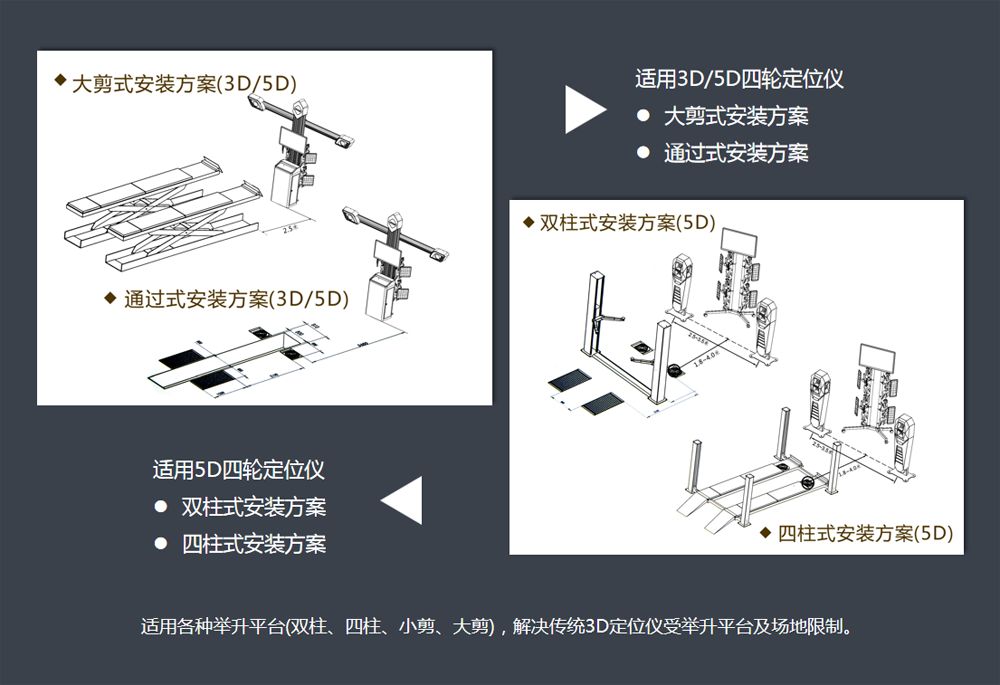

大剪式安裝方案（3D/5D）
通過式安裝方案（3D/5D）
通用5D 四輪定位
雙柱式安裝方案
四柱式安裝方案
適用各種舉升平臺（雙柱、四柱、小剪、大剪），解決傳統3D定位受舉升平臺及場地限制
軟件界面
FD505 5D四輪定位工作示意圖

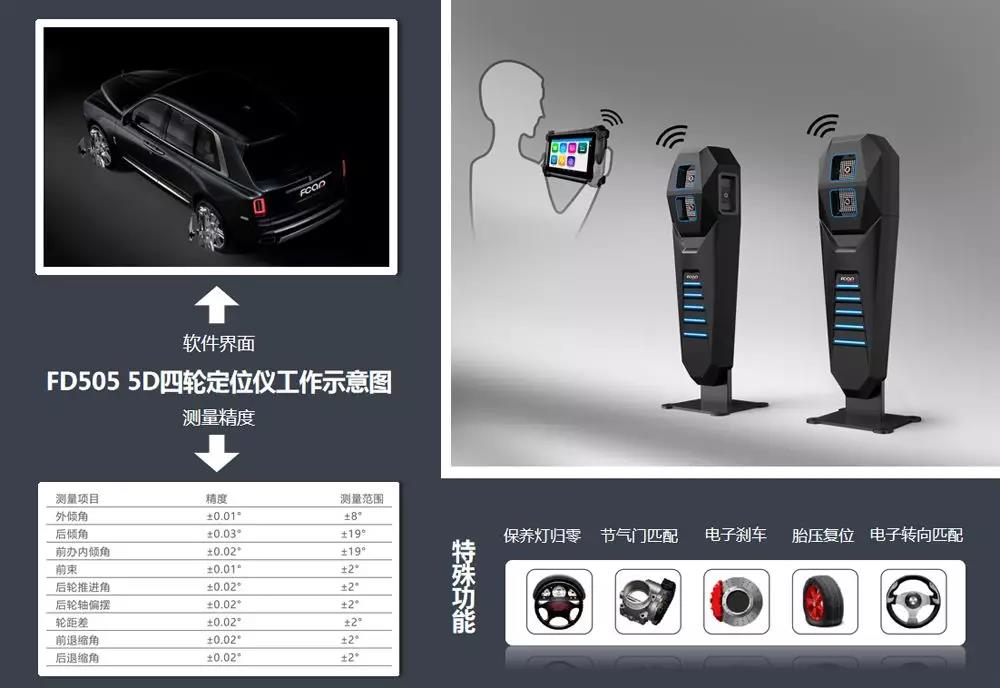

測量項目 精度 測量范圍
外傾角 ±0.01° ±8°
后傾角 ±0.03° ±19°
前辦內傾角 ±0.02° ±19°
前束 ±0.01° ±2°
后輪推進角 ±0.02° ±2°
后輪軸偏擺 ±0.02° ±2°
輪距差 ±0.02° ±2°
前退縮角 ±0.02° ±2°
后退縮角 ±0.02° ±2°
特殊功能
保養燈歸零
節氣門匹配
電子剎車
胎壓復位
電子轉向匹配
更多體驗-請關注使用過程

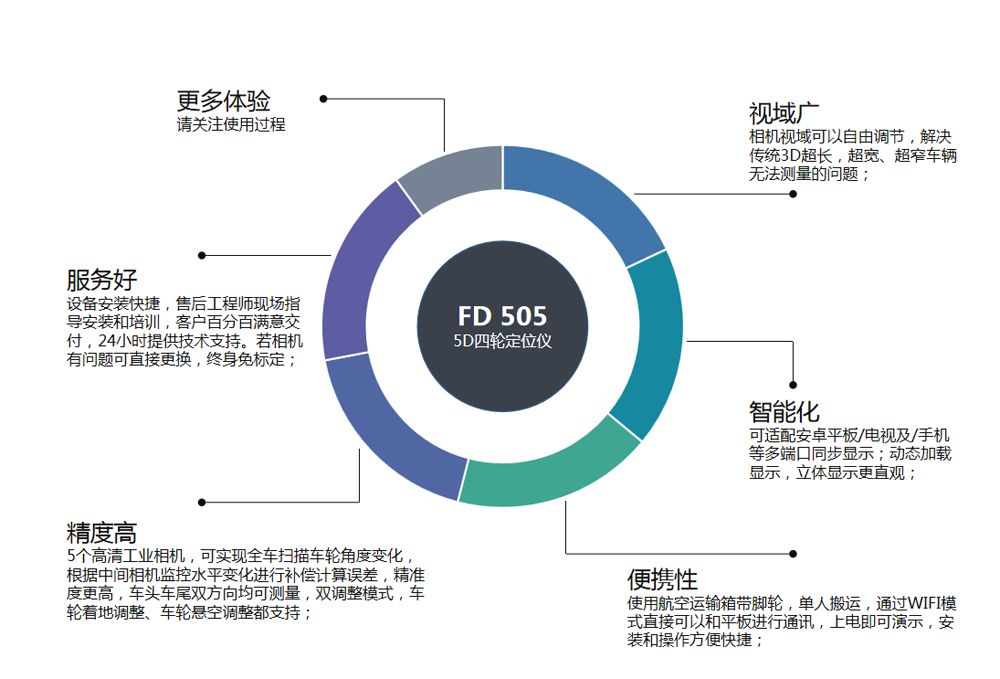

服務好-設備安裝快捷，售后工程師現場指導安裝和培訓，客戶100%滿意交付，24小時提供技術支持。若相機有問題可直接更換。
精度高-5個高清工業相機，可實現全車掃描車輪角度變化，根據中間相機監控水平變化進行補償計算誤差，精準度更高，車頭車尾雙方向均可測量，雙調試模式，車輪著地調整，車輪懸空調整都支持。
視域廣-相機視域可以自由調節，解決傳統3D超長，超寬，超窄車輛，無法測量的問題。
智能化- 可是被安卓平板/電視/手機等多端口同步顯示，動態加載顯示，立體顯示更直觀。
便攜性- 使用航空運輸箱帶腳輪，單人搬運，通過WIFI模式直接可以和平板進行通訊，上電即可演示，安裝和操作方便快捷。

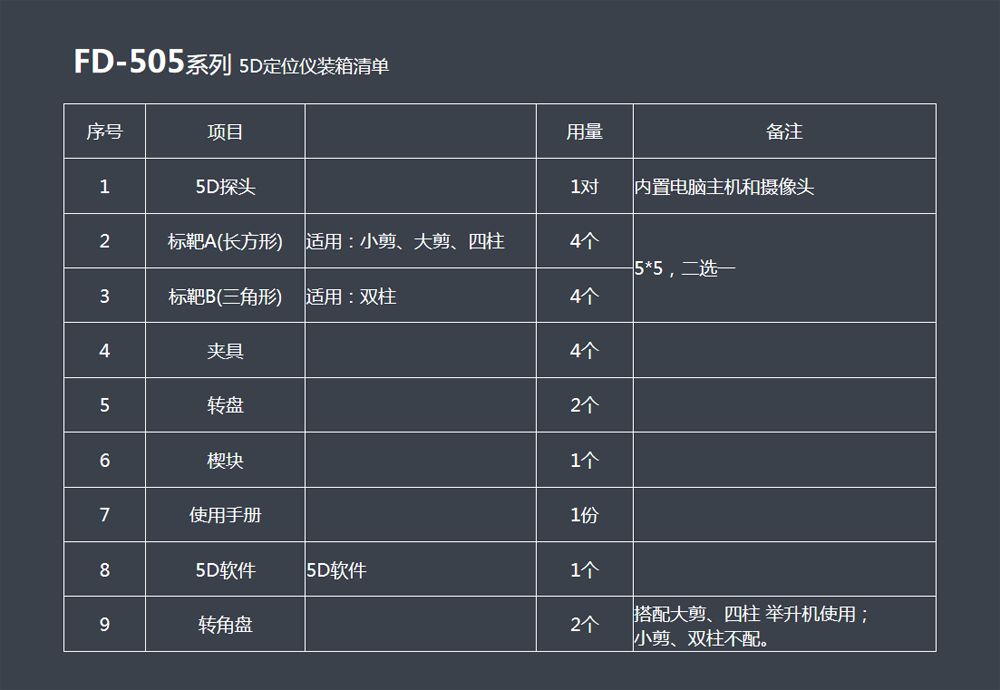

FD505 5D四輪定位裝箱清單
|
序號 |
項目 |
|
用量 |
備注 |
|
1 |
5D探頭 |
|
1對 |
內置電腦主機和攝像頭 |
|
2 |
標靶A（長方形） |
適用：小剪、大剪、四柱 |
4個 |
5*5，二選一 |
|
3 |
標靶B（三角形） |
適用：雙柱 |
4個 |
|
4 |
夾具 |
|
4個 |
|
|
5 |
轉盤 |
|
2個 |
|
|
6 |
楔塊 |
|
1個 |
|
|
7 |
使用手冊 |
|
1份 |
|
|
8 |
5D軟件 |
5D軟件 |
1個 |
|
|
9 |
轉角盤 |
|
2個 |
搭配大剪、四柱舉升機使用；大剪雙柱不配。 |
